コンタックスGマウントをMマウントに〈工程〉
鏡胴デザインを変えたくなかったから自分で改造した

───2012/10/22───





ベースプレートの情報追加しました





レンズの分解

まだ耐久性などの検証も済んでいないのに2本目のBiogon28mmにとりかかってしまいました。そのうち不具合が出るかもしれません。自己責任ですからそのときは、笑ってごまかすことにします。
鏡胴をなめらかに動かすためには穴開けなど結構微妙で神経をすり減らしました。

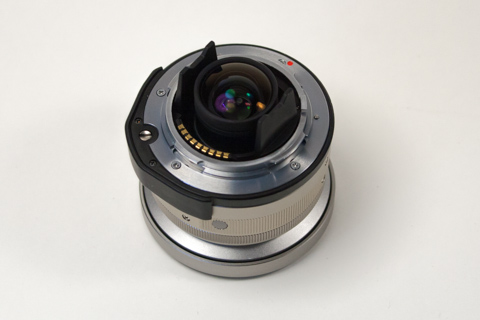

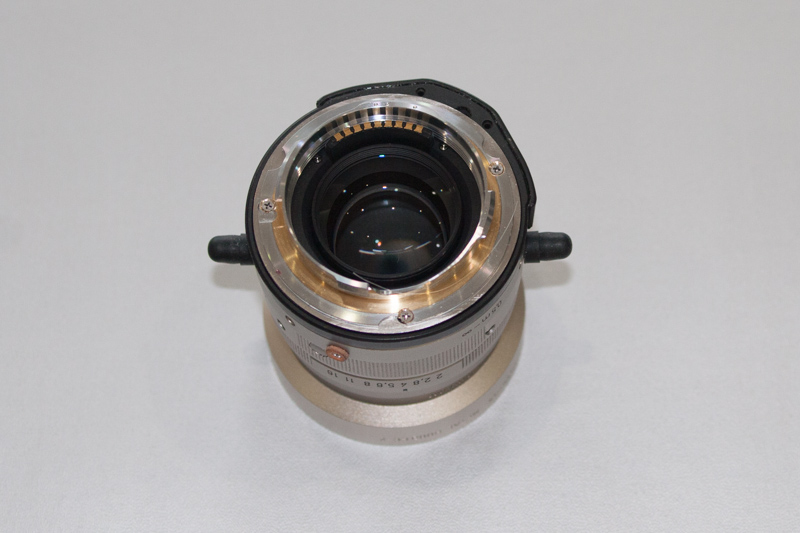

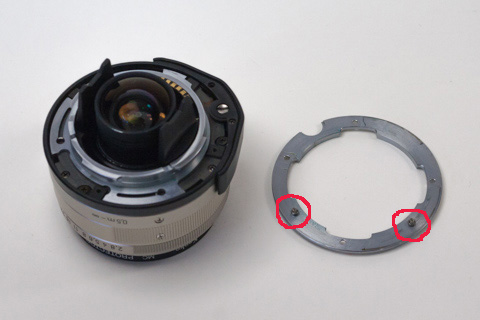

Gマウントをとりはずします(4本のビス)



スプリングで押されている2本のピンをなくさないように
途中であきらめて元に戻すときに必要です。



鏡胴の6本のビスをはずします。

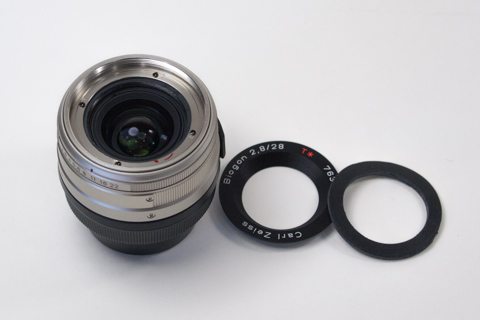

銘板をはずします。

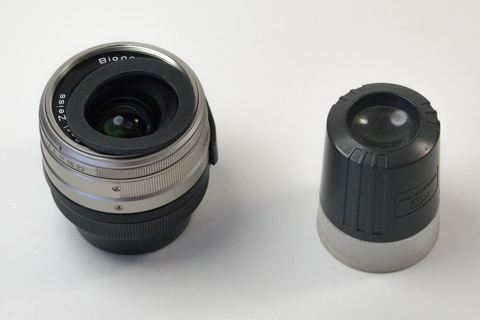

ゴム板でリングを作り、ルーペを押しつけて回しました。



4本のビスをはずします。

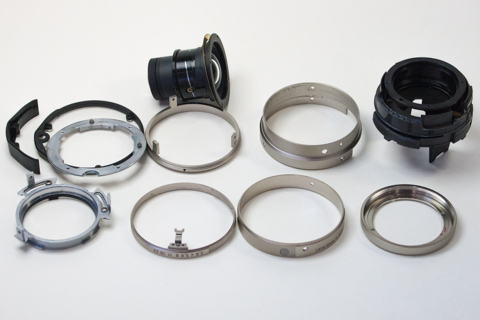

バラバラです。Planar45mmとBiogon28mmではレンズユニットの収め方が違います。Planar45mmは切り欠け部分に合わせると抜け、Biogon28mmはそのまま抜けます。落下させないように注意します。



その他の注意

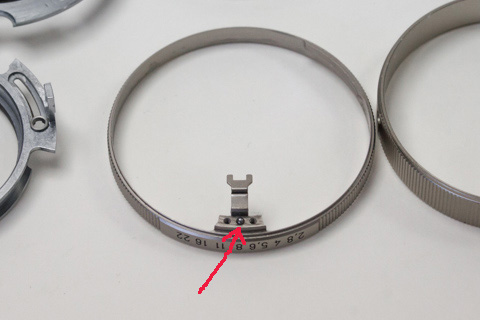

絞りリングを外すときにスチールボールとその下にあるスプリングをなくすと絞りのクリックが効かなくなります。



Gマウントの内側の爪の裏面にリングがあるのでなくさないように。まだ戻れます(笑)



加工

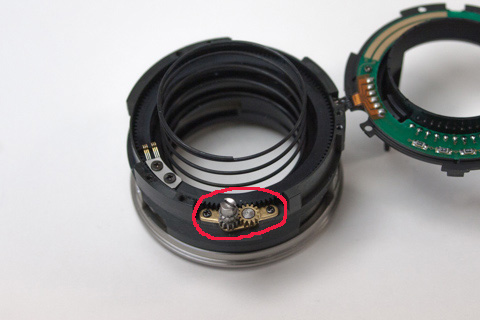

ヘリコイドのギヤをはずします。

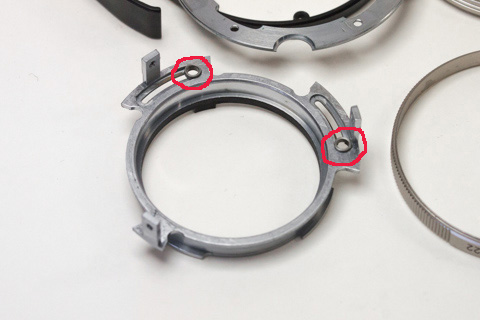

スピゴット式をキャンセルするために固定します。先に鏡胴2枚をはめなくてはならないので、写真のように先にビス止めすることはできません。鏡胴2枚のねじ穴を広げビスを落とし込みます。鏡胴がフォーカスリングになるので固定するネジ(皿ネジ)は写真のリングと面一の必要があります。どうしても鏡胴がスムーズに回らない場合、あきらめて元に戻した方がいいです。

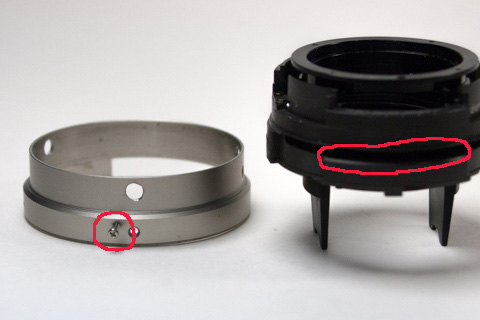

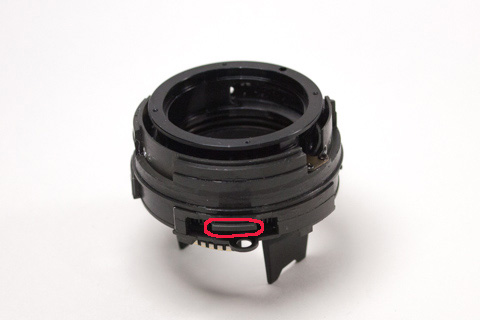

突起で鏡胴の回転が止まってしまうので削ります。

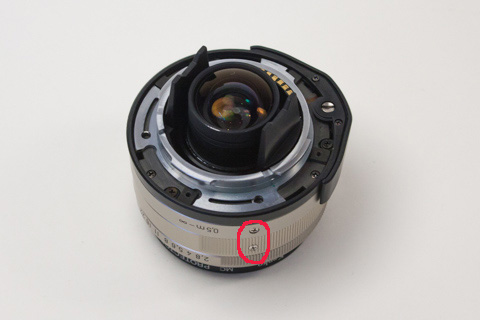

右の長穴の奥にビスがある(ヘリコイドストップ用)ので長目のビスに換え、鏡胴の外から留めます。これで鏡胴がフォーカスリングになります。
写真クリックで拡大

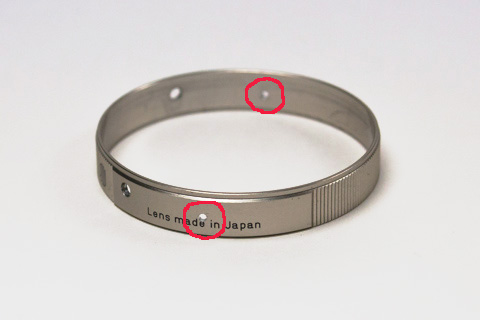

上の写真の鏡胴にかぶせるもう一つの鏡胴にタップを切りネジで押さえ、二つの鏡胴が一緒に回るようにします。
このビスを長目にしてフォーカスレバーにしました

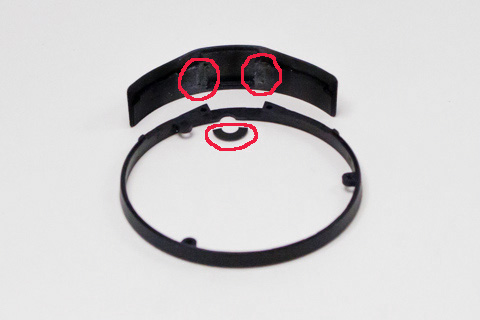

樹脂製の「化粧パーツ」も鏡胴の回転を妨げるのでビス止め部分を削り(2カ所の赤○印)、接着による一体物に変更します。下の半ドーナツ型の突起はマウントのベースのジャマになるので切り取ります。


レンズを組み立ててマウント部をつけます。
Planar45mmのときはベースを1.4mm(記憶違い)1.5mmにしましたが、Biogon28mmは2.0mmに変えました。それでもオーバーインフです(最短は35cmぐらい)。これ以上厚くすると収まりが悪いのでこのままにしました。
そのベースにフォクトレンダーのL/M変換リングを同じビス穴で取り付けます。
ところが、1本はL/M変換リングの切り欠けに掛かり、もう1本はロックピンの溝に… で、やむなく絞り表示の中心を若干ずらしました。ロックピンの溝には少し掛かっていましたがビスの頭を削ればいい…、ダメ。力を入れるとマウントロックが外れてしまう。結局そのビス穴はベースを留めるのだけに使い、L/M変換リングは他の場所に穴を開け、タップを切ったベースに締め付けました。

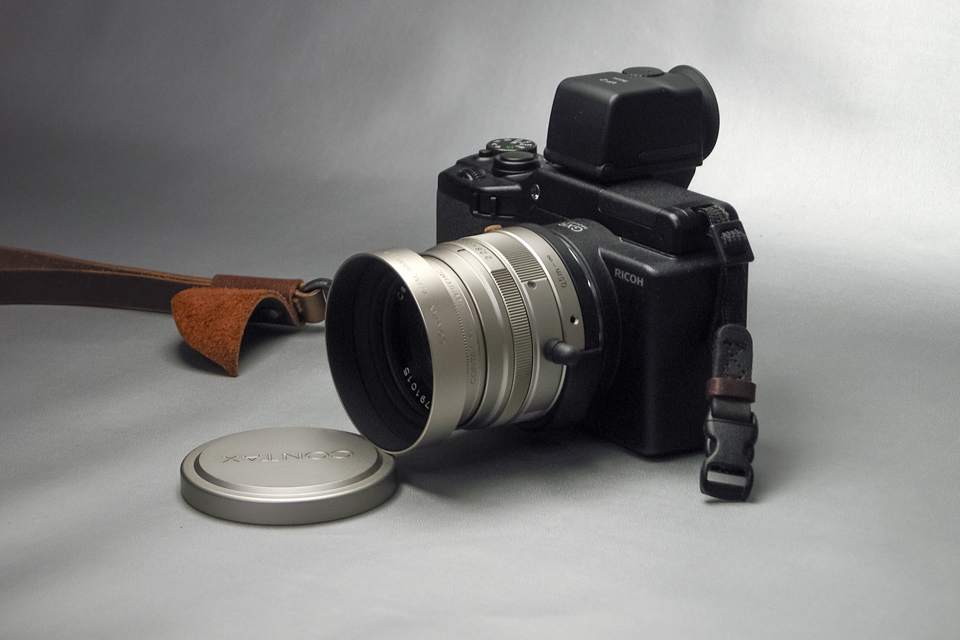

写真はPlanar45mm  写真クリックで拡大


ベースの話
アルミ板を買ってきて円形に加工するのは大変です。ネットで探したところ希望の寸法に加工してくれる会社がありました。株式会社岩田製作所さんのシムリングセミオーダーです。
内径39 外径53.7 板厚2.0 です。この厚みでもオーバーインフです。真鍮でお願いしました。
オーダーページ
社員がスマホを止めたら手当を出す関市の会社が話題になりましたが、ひょっとして… 岩田製作所さんでした。「デジタルフリー奨励金」というのだそうです。デジタル化で落ちてきた人間の能力をアナログで呼び戻せ。写真にも通ずるものがあるような……

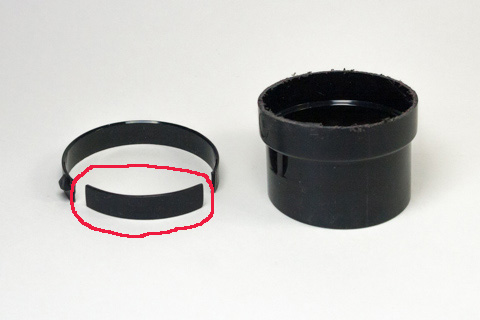

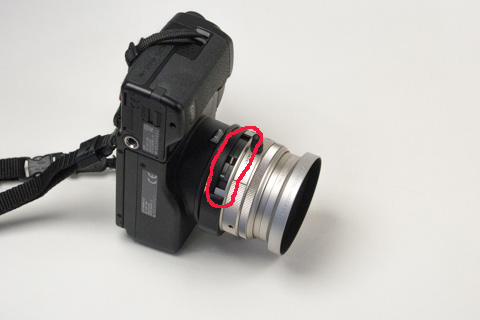

マウント側の鏡胴には切り掛けがあるのでここをふさがなくては。(ゴミが入る?)



雨樋の連結部品、パナソニック製(雨樋までパナソニックかよ)100円。これをカットして接着する準備。違和感があったら中止です。
Panasonicのロゴ入り。リコーだからもちろんその部分は使いませんけど
改造される方は自己責任で。もっといい方法があるかもしれません。

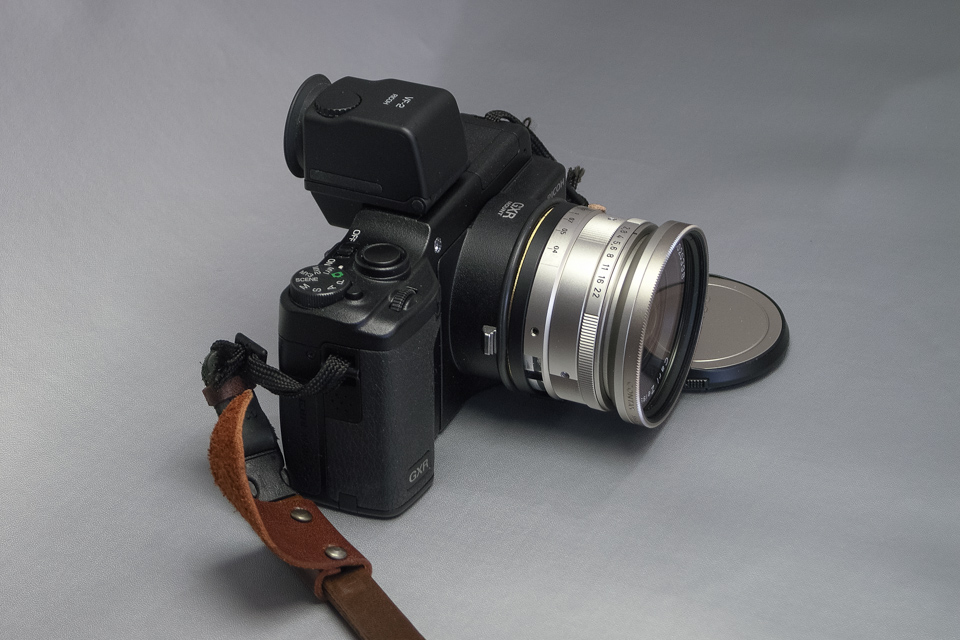

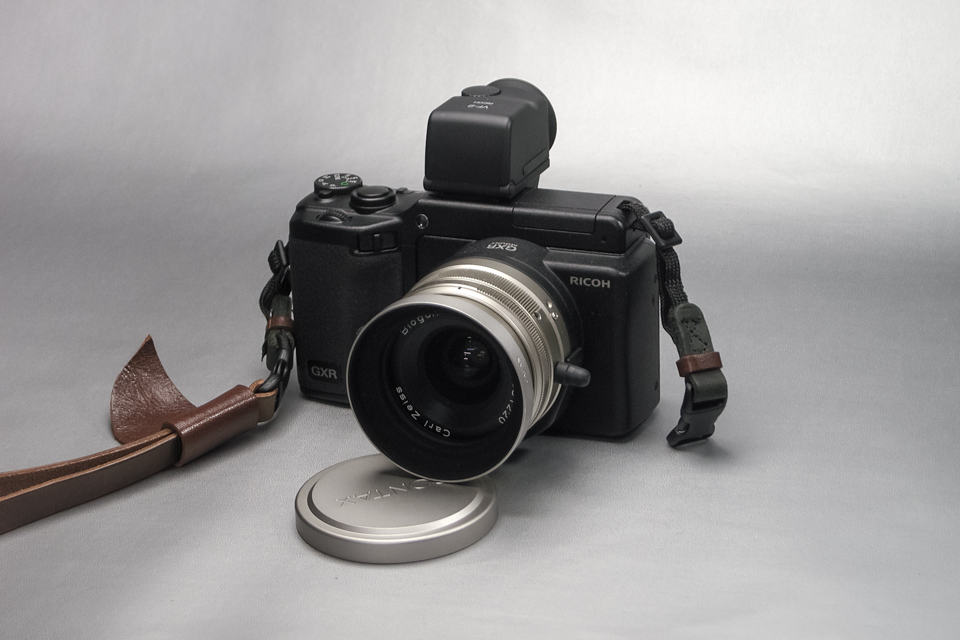

改造MマウントBiogon21mm、Biogon28mm、Planar45mm、Sonner90mmを使用した写真

マウント改造(3) 改造のキモ



1本目の改造写真

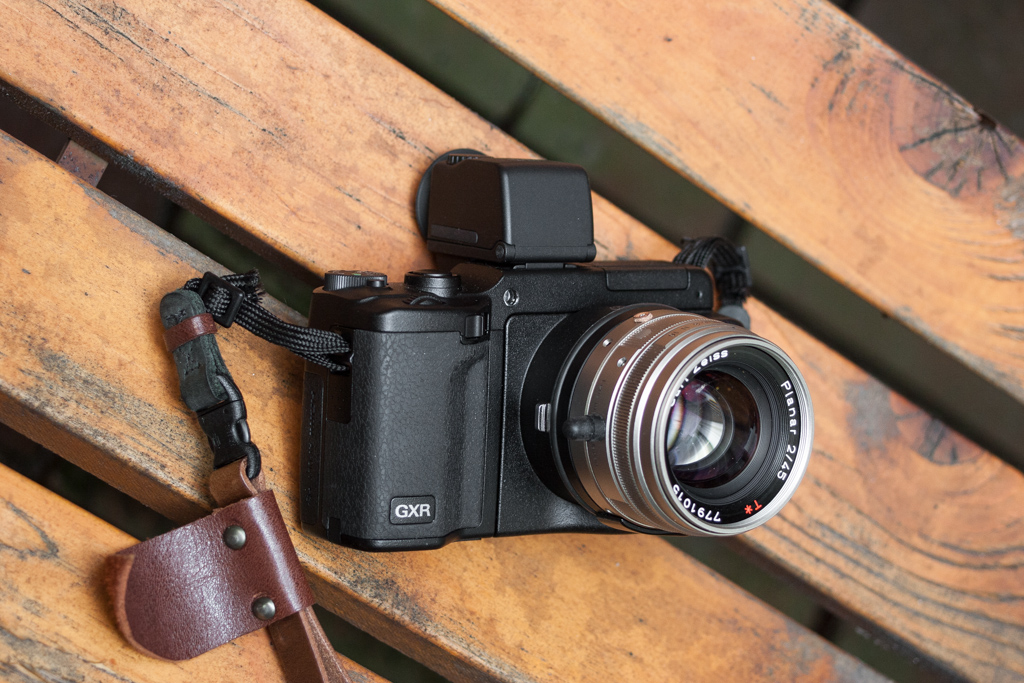

Planar45mm F2.0



2本目の改造写真

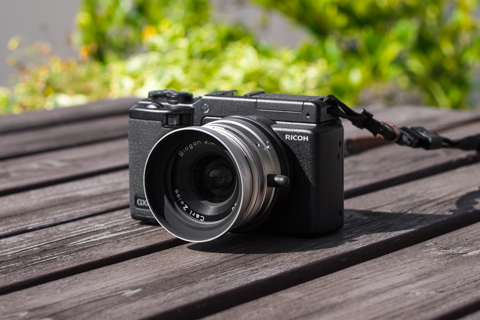

Biogon28mm F2.8



3本目の改造写真
Biogon21mm F2.8



4本目の改造写真
Sonnar90mm F2.8
5本目の改造写真

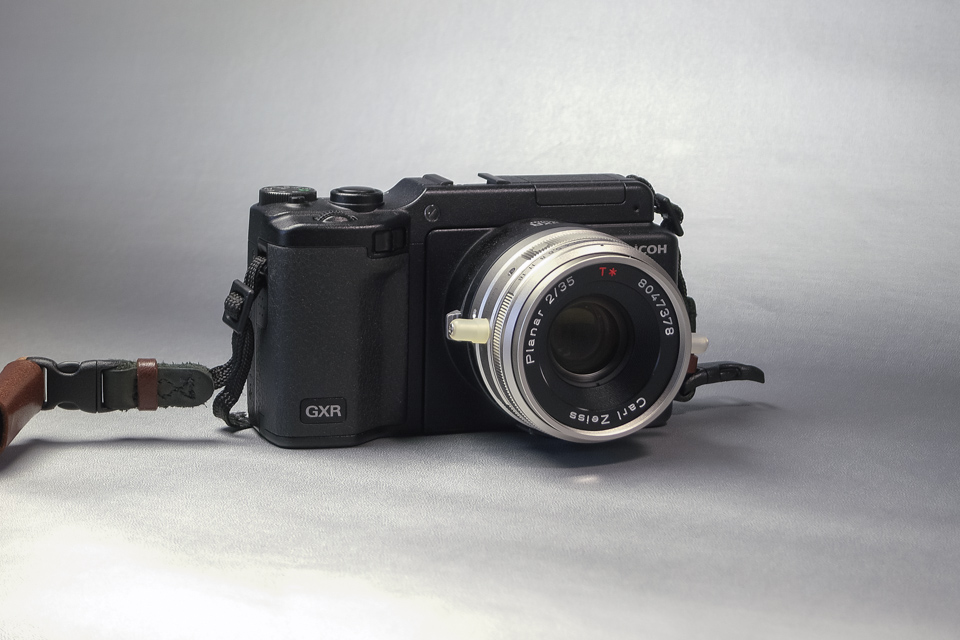

Planar35mm F2.0
