GXRにだってボディキャップレンズぐらいあるわい、と軽い気持ちでとりかかったものの、レンズを適当にはめ込んでいるだけでは寝覚めが悪い。
びくともしない（？）レンズユニットを作りました。
|
 |
|
前回は適当にねじ込んだだけ。不安定だし、外れたらセンサー直撃。
ちゃんとしたレンズユニットを作ることにしました。 |
|
|
|
 |
|

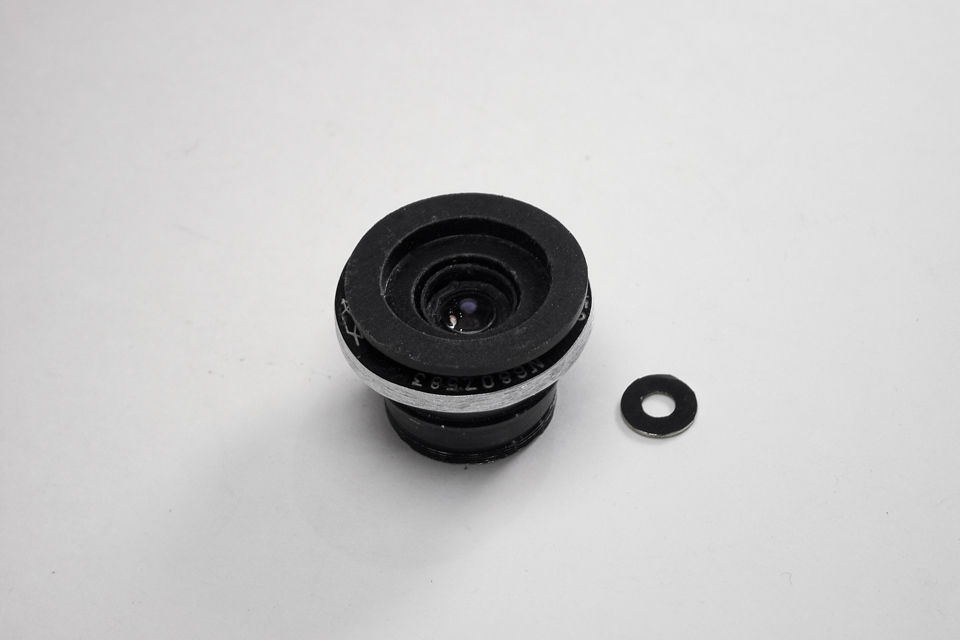

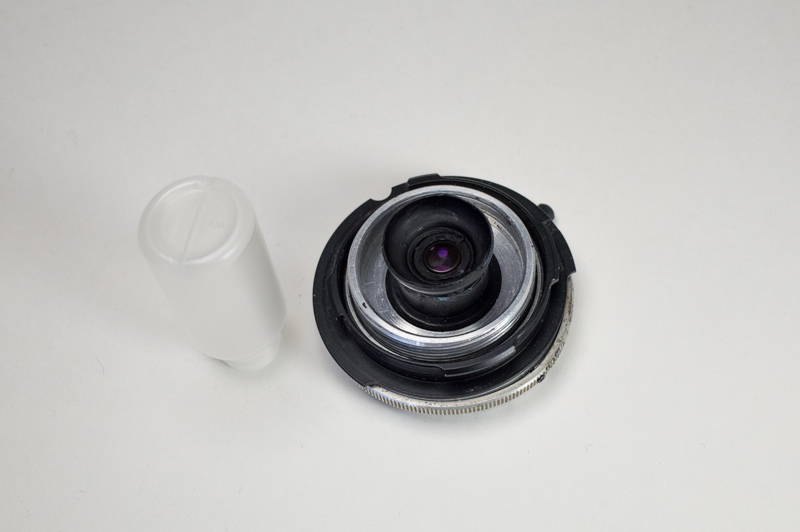

レンズユニット完成形。
あとは絞りらしき(^^)もの(F8位固定)を嵌めるだけ。
と簡単に書いていますが… |
|
|
|
 |
|

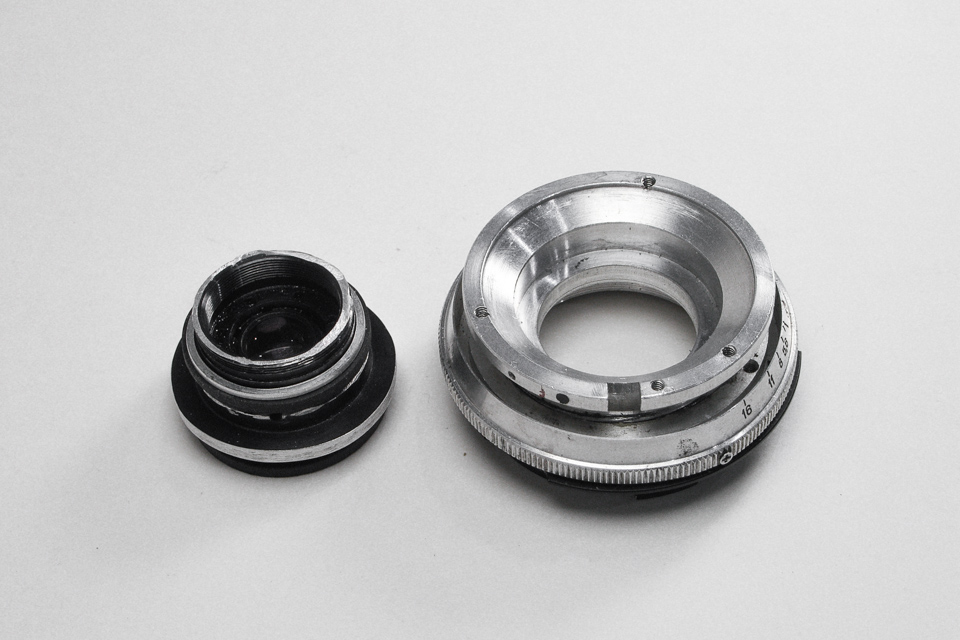

使ったのはインダスターの絞り(写真左)。バラして通常とは逆方向に本体に取り付けることにしました。
本体(写真右)との固定は22mmのフィルターで本体とレンズユニットを挟み込み締め付けます。ところがそのままではフィルターが厚すぎてケラれます。さらにレンズ位置が後ろ過ぎて無限が出ません。 |
|
|
|
 |
|

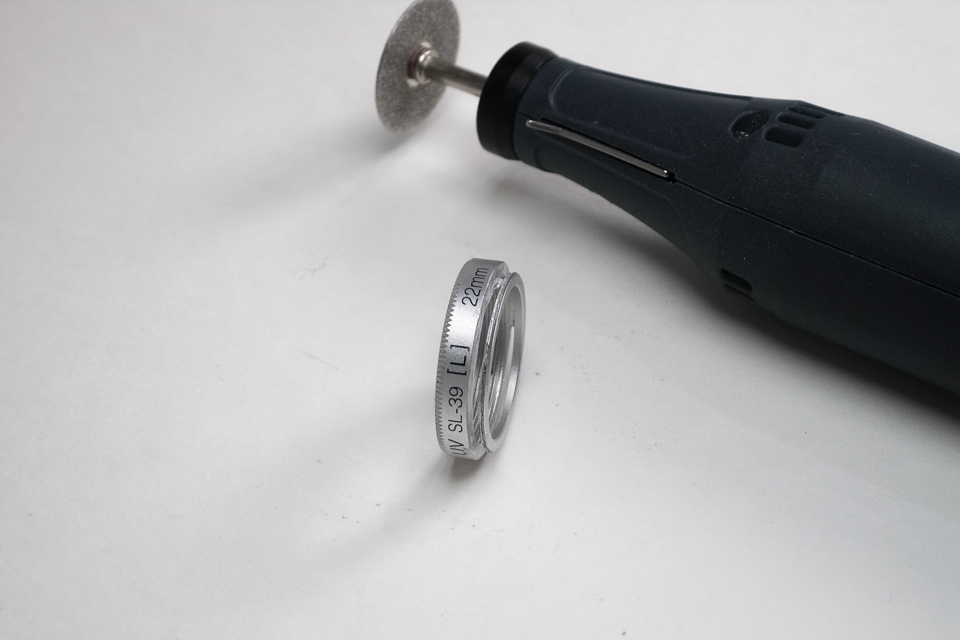

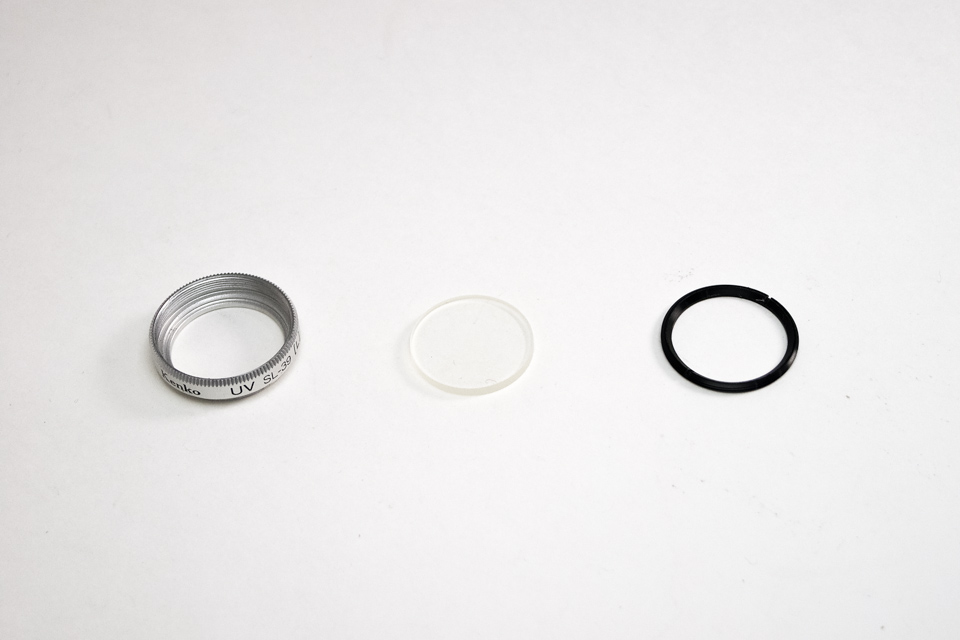

まず、フィルターをバラして削り、薄くすることに、もったいないけど。
ライカ用とかなんとかのこの22mmフィルター、2000円もします。(汗）
先回購入した八仙堂さんの21mmフィルターは800円だったのに。 |
|
|
|
 |
|
|
|
|
|
 |
|

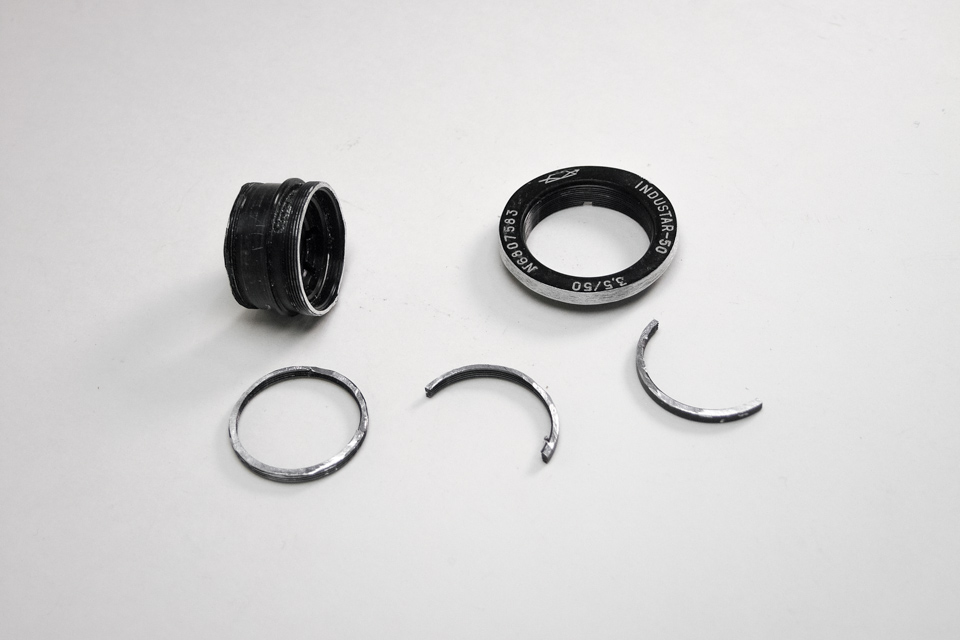

つぎに流用してレンズユニットにする絞りを削ります。（無限を出すため）
写真の左のパーツ。嵌めてありますが2分割です。両方とも削りました。
写真の右のパーツ（銘板、兼、インダスターのレンズ取り付け部、兼、絞り操作リング）はこの絞りに嵌め込むことができます。径が大きすぎてマウントユニットに入らないため削りました。 |
|
|
|
 |
|

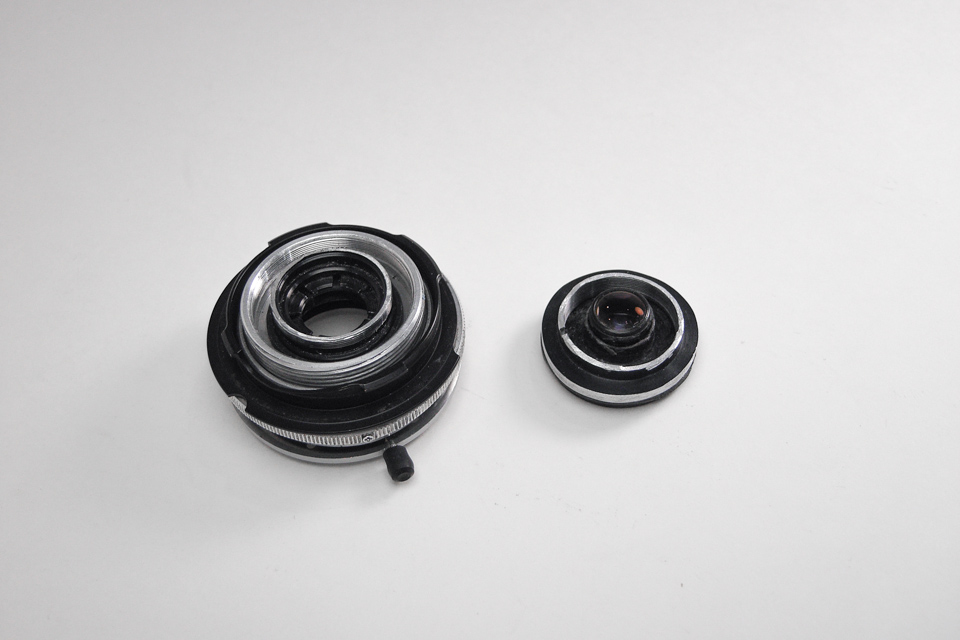

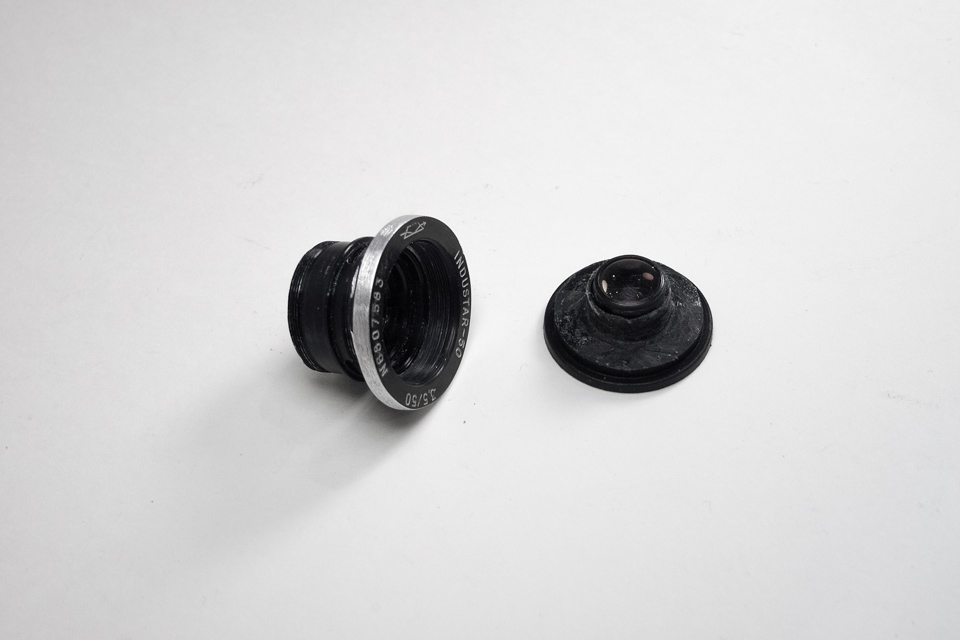

3点をねじ込んで一体にしたもの（左）とレンズを嵌めたパーツ（右）
この二つをエポキシ系接着剤で固定してレンズユニット完成。
|
|
|
|
 |
|

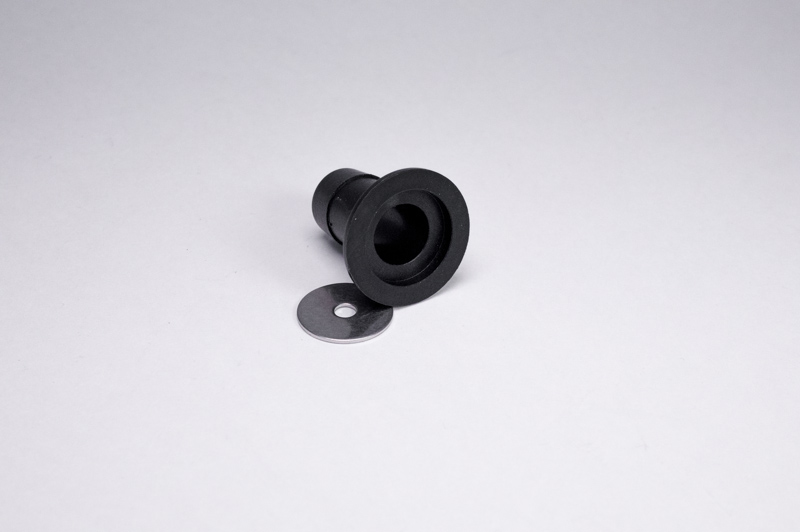

レンズ部には、このパーツ（噴霧器用？）を切って使っています。 |
|
|
|
 |
|

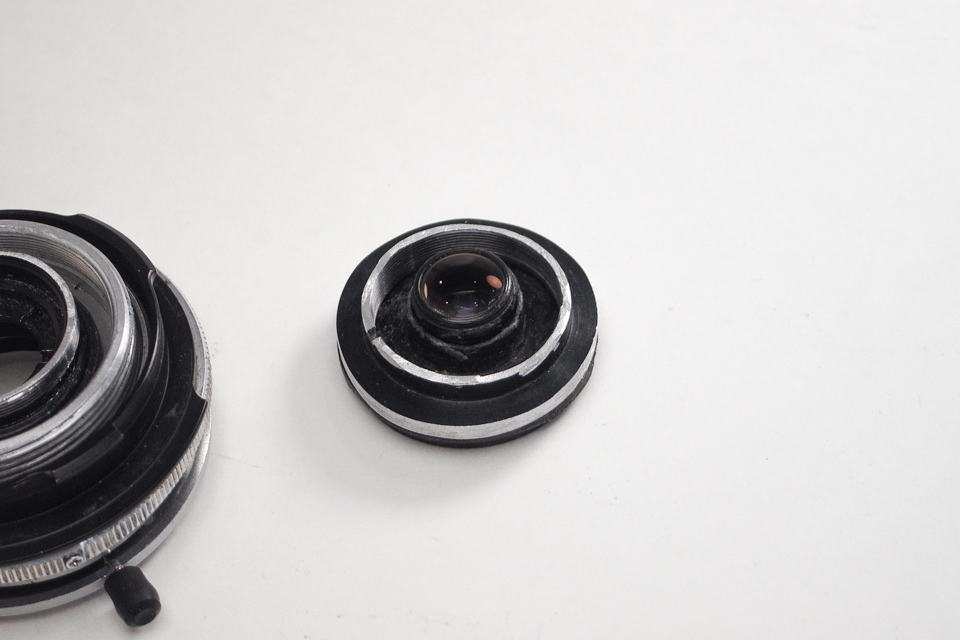

途中で分割できるのでレンズ調整可能。
前面から、削ったフィルター枠で締め付けて終了です。
なんとか使えそうになりました。
|
|
|
|
 |
|
ここでレンズが傾くと片ボケが発生します。もっといいレンズ固定方法がないか思案中。 |
|
|
|
 |
|

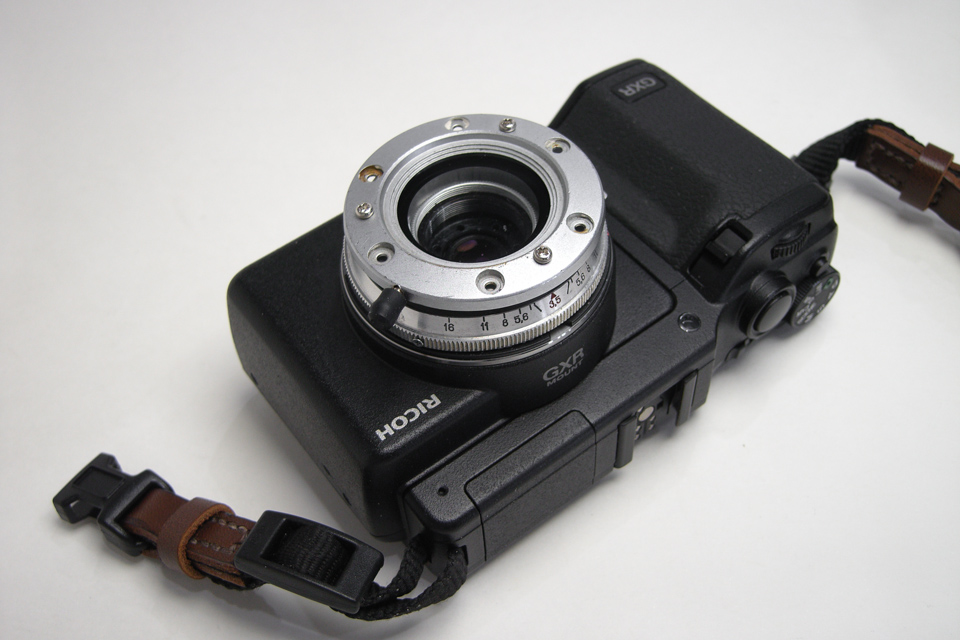

レンズ周りに見える白いパーツは削ったフィルター枠。
これで固定していますのでレンズユニット自体は不動です。
やはりネジというのはスゴイ。
作例 |
